通过长期的技术经验的积累,全自动影像仪在功能上逐步的延伸,配合探针和激光组的使用,出现介于二维和三维几何尺寸测量的仪器——2.5次元影像仪。

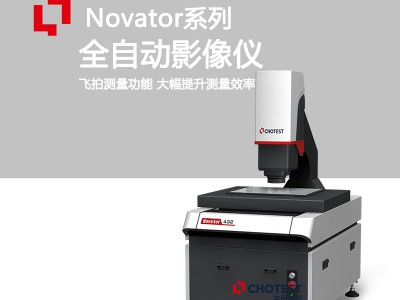

novator系列2.5次元影像测量仪设备将传统影像测量与激光测量扫描技术相结合,支持频闪照明和飞拍功能,1-2s自动聚焦速度快,处理去毛刺、弱边界等复杂边界提取能力强,可进行高速测量,并融入中图闪测仪的拼接测量功能,结合可独立升降和可更换rgb光源,可适应更多复杂工件表面,同时测量效率提升5~10倍。

产品优势

稳固移动平台、高测量精度

1.精密大理石机台,稳定性好,精度高。

2.精密线性滑轨和伺服控制系统,超低分贝静音级运动。

3.三轴全自动可编程检测,实现复杂特征批量检测。

激光扫描成像、3d复合测量

1.支持点激光轮廓扫描测量,进行高度方向上的轮廓测量。

2.支持线激光3d扫描成像,可实现3d扫描成像和空间测量。

3.visionx测量软件支持多种轮廓测量和3d空间测量,无缝连接2d/3d混合测量。

频闪照明光源、高速硬件飞拍

1.具备频闪照明光源,支持频闪和普通双模式。

2.支持飞拍模式测量,测量效率提升5~10倍。

3.novator系列2.5次元影像测量仪设备融入中图闪测仪的拼接测量功能,发挥综合优势。

可更换rgb表光、独立升降表光

1.可更换rgb表光和白色表光,适应多种复杂颜色和材料表面。

2.表光可独立升降,更好的观察样品表面。

3.支持六环八分区表面光、透射光、同轴光分段编程控制。

自动测量,批量更快

1.程序匹配工件坐标系,自动执行测量流程。

2.支持cad图纸和gerber图纸导入,坐标系匹配测量。

3、cnc固定坐标系模式下,可快速精确地进行批量测量。

操作简单,轻松无忧

1.具备大幅面导航相机,快速实现工件定位。

2.具有镜头防撞功能,轻松无忧。

3.一体化操作界面,任何人都能轻松设定和测量。

应用领域

novator可实现各种复杂零件的表面尺寸、轮廓、角度与位置、形位公差、3d空间形貌与尺寸结构等精密测量。novator可用于机械、电子、模具、注塑、五金、橡胶、低压电器、磁性材料、精密冲压、接插件、连接器、端子、手机、家电、印刷电路板、医疗器械、钟表、刀具、计量检测等领域。

光学测头平面度测量



novator系列2.5次元影像测量仪设备可以自动抓取数据点,测量点、线、圆、弧、椭圆、矩形等几何特征,自动分析测量特征的各种参数,如宽度、直径、位置、直线度、圆锥度、圆柱度等各种几何尺寸。仪器特点是可以自动抓取产品的边界和表面,尤其是在测量一些弱边缘特征(如过渡曲线、圆角加工等)时能完成自动抓取。结合专用测量软件对测绘要素数据进行处理、评价和输出。在保证精度的前提下,测量效率更高。



部分技术规格

型号                 novator432




行程范围

x(mm)

400

y(mm)

300

z(mm)

200
图像传感器

高清彩色工业摄像机

显示器 24英寸 lcd显示器(1920×1080)
镜头 13.3x电动连续变倍
放大倍率 光学放大0.6~8.0x;影像放大17~232x




3d扫描成像测量


z向测量范围 5mm
扫描宽度 30mm
扫描速度 10~80mm/s
支持飞拍测量模式 支持
支持导航相机 支持
外形尺寸(mm) 860*1350*1670
仪器重量(kg) 650
承重(kg) 25



恳请注意:因市场发展和产品开发的需要,本产品资料中有关内容可能会根据实际情况随时更新或修改,恕不另行通知,不便之处敬请谅解。

如有疑问或需要更多详细信息,请随时联系中图仪器咨询。
