详细说明

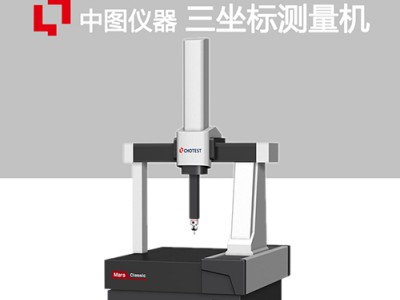

中图仪器国产三坐标测量仪适用于各种工业领域,包括汽车、航空、电子、机械、医疗等等。多种型号和配置的设备,满足客户的不同需求。设备操作简便,具有高速和高精度的测量功能,能够帮助客户有效提高工作效率和产品质量。还提供完善的下载凯发k8的售后服务,保障客户的设备操作顺利,降低客户的使用成本。

中图仪器国产三坐标测量仪,控制器、测头测座、软件全自主研发,安全可控。



测控部分

测控部分的配置可以根据需求进行选择不同的型号和品牌。

1、控制器

中图alpha系列控制器,是中图自主研发的三坐标控制器,可以匹配中图自己研发的测头测座系统和主机系统。

性能特点:

全闭环直流伺服电机驱动控制技术,具有优异的伺服跟随控制能力;

固态电子开关设计,无大功率继电器,具有更小的体积和冲击电流,更高的可靠性;

同步pwm控制技术和共模抑制设计,环路响应快,驱动效率高,发热低;

微秒级速度前瞻轨迹规划算法,实现高效平滑运动和高空间运动重复性;

控制器符合i 标准,能兼容市面上的主流测量软件。



2、测座

ach100t全自动旋转测座为中图仪器自主研发的自动旋转测座,可实现测头在a 轴和b 轴以7.5 度为增量移动,该测座具有720个可重复定位空间位置,可配置长达300mm 加长杆。精度超进口测座。

性能特点:

测座能实现a角度0-105°,b角度-180°-﹢180°的运动;

测座采用精密的6点定位,实现测座的高定位精度;

关键零部件采用复合材料、高强度材料;

测座通过动态防撞、静态防撞设计,确保测座的使用安全。



3、测头

cp100t触发测头为中图仪器自主研发的机械式触发测头,可以在空间5个方向进行触发受力,经过长时间的反复对比测试,性能优于同类型进口测头。精度高,稳定性好。



4、测量软件

power dmis测量软件是中图仪器自主研发的三坐标测量分析软件,拥有自主可控的核心技术。该软件支持dmis与i 标准协议,并通过了德国ptb认证。

主要特点:

(1)中图仪器国产三坐标测量仪界面简洁友好,互动性强。各功能模块易识别和理解,用户可以快速上手;

(2)机型库、测头系统、i 插件、dmis转化功能,极大提高软件的兼容性和适配性,并得以丰富各种应用场景;

(3)概要程序模式消除掉冗长的dmis代码显示,大大降低对用户编程技能的要求,参数化视图交互功能实现所设即所测;

(4)创建元素提供多种测量和构造方法,用户可以按需设置,既增加测量应用场景,又通过丰富的视图工具快捷设置视图显示;

(5)提供路径显示和碰撞检测,利于直观形象的查看设备运动路径,保证安全高效测量;

(6)数据中心提供丰富多样的数据管理功能,可实现数据的本地化管理,也可按客户需求导入数据库,适用于各类企业和行业。



选配件

1、冷干机

三坐标用气源的初级空气过滤,除水,除油,为三坐标本身所配置的精密过滤系统减轻压力,有效延长测量机的使用寿命。

2、ups稳压电源

提供电压及断电延迟保护,防止客户现场因为电压不稳定造成测量机元器件的损坏及防止因意外断电造成正在测量过程中的数据丢失。

3、测头更换架

由于被测工件的复杂性,在实际测量工作中不可能由一个探针完成所有的测量任务,更换架可对测量机测座上的测头/加长杆/探针组合进行快速、可重复性的更换,在同一测量系统下对不同的工件进行自动化的检测。

4、夹具

三坐标夹具使用在测量机上,利用其模块化的支持和参考装置,完成对所测工件的柔性固定。

5、打印机

打印机可用于将测量报告打印输出。
