详细说明

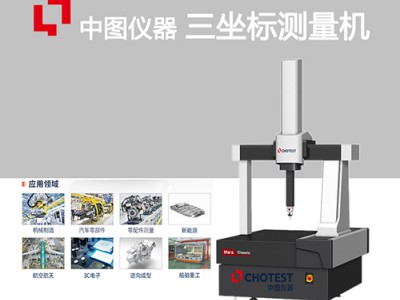

中图仪器三坐标测量机国产品牌,控制器、测头测座、软件全自主研发,安全可控。仪器由中图仪器设计和生产,具有高性价比。支持触发探测系统,能够对各种零部件的尺寸、形状及相互位置关系进行检测。

主要特点

1.三轴均采用低热膨胀系数的花岗岩导轨,机器具有良好的温度适应性,抗时效变形能力。

2.环抱式气浮布局,使机器在高效稳定运行的同时保持高精度。

3.关键部件一体铸造成型,重量轻,强度高,提升机器精度及运动平稳性。

4.z轴采用柔性平衡系统,降低摩擦阻力,提高z轴运动精度。

5.中图仪器三坐标测量机国产品牌采用高精度、高分辨光栅尺,确保机器高精度和长时间稳定。

6.高刚性传动方式,保证机器传动的平稳性和刚性。

7.开放式的工作台面,具备良好的承载能力,以及开阔的测量视野。

8.气压检测安全装置,时刻监测z轴不因断气而下坠,确保测座测头使用安全。



测控部分

测控部分的配置可以根据需求进行选择不同的型号和品牌。

1、控制器

(1)中图alpha系列控制器

中图alpha系列控制器,是中图自主研发的三坐标控制器,可以匹配中图自己研发的测头测座系统和主机系统。

性能特点:

全闭环直流伺服电机驱动控制技术,具有优异的伺服跟随控制能力;

固态电子开关设计,无大功率继电器,具有更小的体积和冲击电流,更高的可靠性;

同步pwm控制技术和共模抑制设计,环路响应快,驱动效率高,发热低;

微秒级速度前瞻轨迹规划算法,实现高效平滑运动和高空间运动重复性;

控制器符合i 标准,能兼容市面上的主流测量软件。

(2)支持第三方控制器,如雷尼绍ucc t3 plus控制器、雷尼绍ucc s3控制器、pantec eagle.basic控制器。

2、测座

(1)中图仪器ach100t全自动旋转测座

ach100t全自动旋转测座为中图仪器自主研发的自动旋转测座,可实现测头在a 轴和b 轴以7.5 度为增量移动,该测座具有720个可重复定位空间位置,可配置长达300mm 加长杆。精度超进口测座。

性能特点:

测座能实现a角度0-105°,b角度-180°-﹢180°的运动;

测座采用精密的6点定位,实现测座的高定位精度;

关键零部件采用复合材料、高强度材料;

测座通过动态防撞、静态防撞设计,确保测座的使用安全。

(2)支持第三方测座,如pantec eagle.head m7.5m8全自动旋转测座,renishaw ph10t全自动旋转测座,renishaw ph10m全自动旋转测座。

3、测头

(1)中图cp100t触发测头

cp100t触发测头为中图仪器自主研发的机械式触发测头,可以在空间5个方向进行触发受力,经过长时间的反复对比测试,性能优于同类型进口测头。精度高,稳定性好。

(2)支持第三方测头,如雷尼绍tp20触发测头,pantec eagle.mp touch sf,renishaw tp200高精度触发测头,sp25高精度扫描测头。



中图仪器三坐标测量机国产品牌可用于机械制造、汽车工业、电子工业、航空航天工业、国防工业以及计量检测等领域,是现代工业检测和质量控制的检测设备。适用于各种工业领域,包括汽车、航空、电子、机械、医疗等等。多种型号和配置的设备,满足客户的不同需求。设备操作简便,具有高速和高精度的测量功能,能够帮助客户有效提高工作效率和产品质量。还提供完善的下载凯发k8的售后服务,保障客户的设备操作顺利,降低客户的使用成本。



应用领域

用于机械制造、汽车、航天航空、船舶重工、军工、风电、新能源等大型零件的测量;3c、工具原形等中小型零件的测量。涵盖箱体、机架、齿轮,凸轮、涡轮,蜗杆、叶片的曲线、曲面的测量,可对工件的尺寸、形状和形位公差进行精密检测,完成过程控制,质量控制,逆向成型等任务。

汽车制造领域

发动机零件:缸体、缸盖、活塞、曲轴、凸轮轴等;

变速箱零件:箱体、带轮、齿轮、花键、离合器等;

汽车覆盖件:钣金件、内饰件、汽车玻璃、密封件等;

汽车塑胶件:车灯、仪表盘、油箱、保险杠等;

传动系统:传动轴、万向节、减震器、轮毂等;

车身系统:车桥、车架、白车身等;

新能源汽车:电机壳体、转子、电池冷却板等

其他零件:汽车管道、转向器零件、刹车系统零件等;

制造过程及控制:汽车模具、汽车检具、装配工装等;

航空、航天精密领域

叶片类零件:叶轮、叶片、叶盘;

其他结构件、精密机加件、钣金类零件等;

装配工装、夹具;检验检具、样板等;

3c及精密五金领域

3c行业:模具、精密冲压件、精密铸造件、精密结构件、金属外壳、金属中框、曲面玻璃等;

精密五金:轴类、紧固件、冲压模、冲压件、机床附件等。
