1 产品概述
光缆定位仪系列产品，可对地埋光缆进行查找和定位，实现光缆接头盒、断纤点、光衰点具体位置数据生成，估算盘缆长度及提供管道施工防护支持服务。提高光缆线路维修巡护人员工作效率，全面掌握光缆状态。

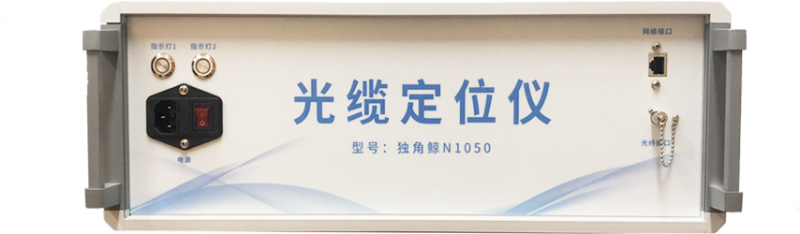

测量仪主机 移动探测终端
2 工作原理
基于φotdr技术实现的光缆路径测量专用仪表。是利用声学原理来筛查埋于地下和架空等环境中目标光缆状况的设备。轻轻敲击光缆上方的地表或光缆本身，通过现场终端对声音的反馈即可准确识别出目标光缆的相关参数。
3 技术参数
光缆定位仪系列产品的主要技术参数如下表所示：
|
光缆定位仪核心功能参数 |
||||
|
取样间隔 |
2m |
|||
|
断纤点定位最大误差 |
±5m |
|||
|
光衰点定位最大误差 |
平原：±2m；山区高原：±5m |
|||
|
盘缆点查找最大误差 |
±2m |
|||
|
盘缆估算最大误差 |
±5m |
|||
|
光缆路由测量 |
横向定位精度±1m |
|||
|
物理参数、接口与环境参数 |
||||
|
产品型号 |
n1050 |
n1100 |
||
|
内置otdr功能 |
无 |
有 |
||
|
最大动态范围 |
20db（最大范围≤66.6km) |
|||
|
主机尺寸 |
~4u [465mm（w）*453mm（d）*176mm（h)] |
|||
|
主机净重 |
~12kg |
|||
|
整体毛重 |
≥30kg |
|||
|
输入电压 |
ac220v±10% |
|||
|
耗电功率 |
≤200w |
|||
|
对外接口 |
fc/apc、rj45 |
|||
|
环境参数 |
工作温度 |
存储温度 |
工作湿度 |
最大工作海拔 |
|
-10℃~55℃ |
-10℃~80℃ |
0~95%无凝结 |
4000米 |
|
|
移动探测终端 |
||||
|
屏幕规格 |
10.1寸多点触屏 |
|||
|
电池容量 |
7.5v、5000ma |
|||
|
续航时间 |
10小时 |
|||
|
移动网络 |
4g technology |
|||
|
卫星定位 |
内置北斗 gps高精度定位系统 |
|||
|
移动终端净重 |
1.0kg |
|||
|
多次定位精度（gps） |
±1.5m |
|||
|
单次定位精度（gps） |
±2.5m |
|||
